山东优品电气有限公司

UPW1 系列万能式断路器技术介绍方案

一、产品概述

UPW1 系列万能式断路器是山东优品电气有限公司开发的智能型万能式断路器，属于低压配电系统核心主保护电器。主要应用于交流 50Hz，额定工作电压 AC380V 配电网络中，用于分配电能，同时保护线路、变压器等设备免受过载、短路、接地故障等损害，广泛应用于工业厂房、高层建筑、市政工程、消防配电等各类低压成套开关柜，可作为配电系统进线、母联、大容量馈线回路保护开关。

二、产品核心特点

大电流规格全覆盖：壳架等级包含 1600A、2000A、3200A、4000A、6300A，覆盖大中型配电系统的主回路电流需求。

两种安装结构可选：固定式（默认）、抽屉式；抽屉式方便断路器检修、更换，无需断电拆除一次主回路，提升运维便捷性。

多类型智能保护单元：配置多种保护控制器，从经济型、标准智能型、液晶标准智能型，到通讯型、液晶通讯型，可实现基础保护、测量显示、通讯上传等功能。

极数可选：提供 3 极、4 极两种规格，适配三相三线、三相四线配电系统，4 极产品可用于带中性线保护的配电、双电源进线场景。

控制电压灵活选配：支持 AC380V、AC220V、DC110V、DC220V 等多种控制电源电压，适配不同柜体二次回路设计。

丰富附件选配：可按需选配各类功能附件，满足电动操作、位置信号、联锁、通讯等工程需求，选型时单独备注。

三、型号编制及选型说明

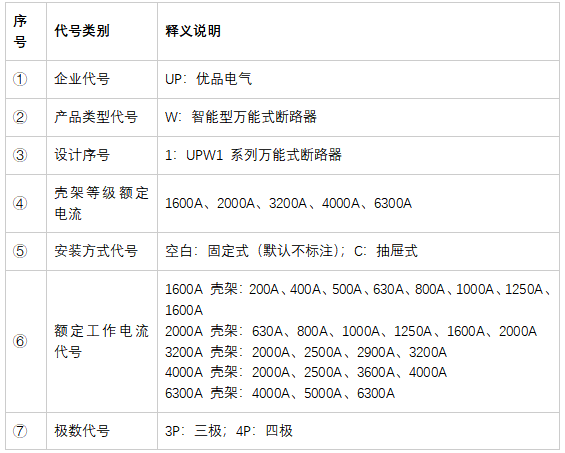

型号示例：UPW1-2000C/2000A 3P M AC2 / 附件 - SD

四、产品选型参数说明

壳架与额定电流

壳架等级代表断路器最大耐受能力，额定电流是脱扣器整定电流，同一壳架内可选用不同额定电流，满足上下级保护配合。

安装形式

固定式：成本更低，直接固定安装在柜内，适合普通馈线回路；检修需要断开上级电源。

抽屉式（C）：断路器本体装入抽屉座，具备工作、试验、分离位置，可抽出本体，检修更换便捷，常用于进线柜、母联柜重要回路。

保护控制器选型

L 经济型：基础过载、短路保护，性价比高；

M 标准智能型：完善保护 + 电流测量；

My 液晶标准智能型：液晶显示，就地查看电流、故障参数；

H 通讯型：带通讯功能，接入后台监控系统；

Hy 液晶通讯型：液晶本地显示 + 远程通讯，适合智能配电项目。

极数选型

3P：三相三线系统，变压器出线、三相动力主回路；

4P：三相四线系统，需要隔离 / 保护中性线的进线、双电源切换回路。

二次控制电压

根据控制柜内二次电源选取 AC220V/AC380V 或 DC110V/DC220V，保证电动操作、分励、欠压附件可靠工作。

五、主要功能

配电保护：具备过载长延时、短路短延时、短路瞬时、接地故障保护等功能，可实现选择性保护，防止大面积停电。

电能监测（智能型）：实时监测回路电流，液晶款本地显示运行参数；通讯款支持数据上传至电力监控系统。

故障记录：发生过载、短路故障时记录故障信息，便于故障排查。

电动储能操作：可实现远程电动分合闸，也支持手动储能操作，满足就地操作需求。

位置信号反馈：选配附件可输出分闸、合闸、试验位置信号，上传 PLC 或监控后台。

六、典型应用场景

低压配电室主进线柜：作为变压器低压侧总电源保护开关；

母联柜：两段母线联络开关，实现两段配电系统的联络与保护；

大容量馈线柜：厂房、商业综合体大功率负载回路保护；

智能建筑与工业项目：配套电力监控系统，实现配电回路远程监控；

消防配电工程：消防配电总柜主保护，满足消防配电可靠性要求。

七、产品优势总结

UPW1 智能万能式断路器电流规格覆盖广，固定式 / 抽屉式两种安装结构，多档智能保护单元可选，从经济型到带液晶通讯的高端型号完整覆盖项目需求；保护功能齐全，选择性保护特性好，可适配传统低压配电与智能化配电项目，是低压配电系统总保护、母联保护的核心电器产品。
